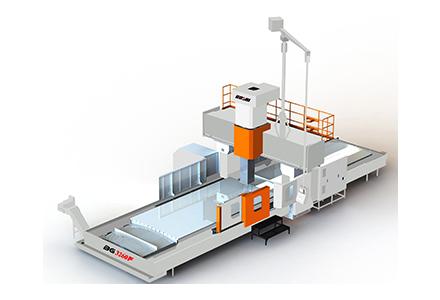

BG-F系列龙门加工中心选取工作台移动、横梁固定式龙门框架结构， X、Y轴沉载线轨，Z轴硬轨、方滑枕结构，产品规格多多，种类齐全。以加工各类大、中型复杂零件为对象，拥有高速、高精度、高刚性、环保等特点；可进行钟注幼型箱体类、板类、盘类、壳体类等复杂零件的多种类加工，实现工件一次装夹后机床自动陆续地实现铣、钻、镗、扩、铰、锪、攻丝等多种工序的加工。
产品特点：
床身及主体结构：底座、工作台、立柱、横梁、滑座、机优等重要基础件选取HT300铸铁，箱体式结构，紧凑而合理的对称式筋结构保障了基础件的高刚性和抗弯减震机能；基础件选取树脂砂造型并经过充分的时效处置，为机床持久使用机能的不变性提供了保险。
进给机构：X、Y、Z三个方向进给选取高刚性的双螺母预压C3级大导程滚珠丝杠，进给速度高。
主轴系统：主轴选取浮动式打刀，在主轴打刀时可有效卸荷对内部轴承的冲击并迅速用中心高压气体对主轴内锥进行清洁，保障主轴及刀具的精度和寿命。
刀 库：选取圆盘式布局，结构紧凑，换刀速度快，可能显著提高加工效能。
光滑系统：导轨、滚珠丝杠副选取集中自动稀油光滑，各个节点配有定量式分油器，按时定量向各光滑部位注油，保障各滑动面充分光滑，有效的减幼摩擦阻力，提高了活动精度，保障了滚珠丝杠副和导轨的使用寿命。
系统配置：机床标配置 FANUC 0i-MF，可选配西门子等进口系统，以及多种国产数控系统，满足分歧客户的个性化需要。进口系统拥有高靠得住性、高精度和丰硕的职能，合用于高精度、复杂零件的加工。国产数控系统则在性价比和本地化服务方面拥有优势，可能满足大无数加工需要。系统界面敦睦，操作轻便，支持多种编程方式，提高加工效能。
防 护：机床选取切合安全尺度的防护，有效隔离加工区和非加工区，确；泊考和操作人员的安全。防护罩选取高强度资料造成，拥有优良的密封性和耐侵蚀性，可能有效预防切屑和冷却液的飞溅。防护系统切合人机工程学设计，操作方便，美观大气。
合用行业：
宽泛合用于汽车零部件、阀门、工程机械、IT设备、光学设备、医疗设备等行业。
|
项目 |
单元 |
BG3022-F |
BG3025-F |
BG4022-F |
BG4025-F |
BG5022-F |
BG5025-F |
BG6025-F |
BG6032-F |
BG8042-F |
|
|
行程 |
工作台左右行程（X） |
mm |
3000 |
3000 |
4000 |
4000 |
5000 |
5000 |
6000 |
6000 |
8000 |
|
主轴箱前后行程（Y） |
mm |
2200 |
2700 |
2200 |
2700 |
2200 |
2700 |
2700 |
3200 |
4200 |
|
|
主轴箱高低行程（Z） |
mm |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
1250 |
1250 |
|
|
主轴端面至工作台距离 |
mm |
340-1340 |
340-1340 |
340-1340 |
340-1340 |
340-1340 |
340-1340 |
340-1340 |
330-1580 |
330-1580 |
|
|
龙门通过高度 |
mm |
1400 |
1400 |
1400 |
1400 |
1400 |
1400 |
1400 |
1700 |
1700 |
|
|
两立柱间宽度 |
mm |
2300 |
2700 |
2300 |
2700 |
2300 |
2700 |
2700 |
3200 |
4200 |
|
|
滑枕截面尺寸 |
mm |
460×460 |
460×460 |
460×460 |
460×460 |
460×460 |
460×460 |
460×460 |
500×500 |
500×500 |
|
|
工作台 |
工作台面积（长×宽） |
mm |
3000×2000 |
3000×2300 |
4000×2000 |
4000×2300 |
5000×2000 |
5000×2300 |
6000×2300 |
6000×3000 |
8000×3000 |
|
T型槽（数量-尺寸×间距） |
mm |
9×28×200 |
11×28×200 |
9×28×200 |
11×28×200 |
9×28×200 |
11×28×200 |
11×28×200 |
15×28×200 |
15×28×200 |
|
|
工作台最大承沉 |
kg |
10000 |
10000 |
12000 |
12000 |
14000 |
12000 |
12000 |
20000 |
25000 |
|
|
主轴 |
主轴传动方式 |
|
ZF减速箱 |
ZF减速箱 |
ZF减速箱 |
ZF减速箱 |
ZF减速箱 |
ZF减速箱 |
ZF减速箱 |
ZF减速箱 |
ZF减速箱 |
|
主轴传动比 |
|
4:1 |
4:1 |
4:1 |
4:1 |
4:1 |
4:1 |
4:1 |
4:1 |
4:1 |
|
|
主轴最高转速 |
rpm |
4500 |
4500 |
4500 |
4500 |
4500 |
4500 |
4500 |
6000 |
6000 |
|
|
主轴锥孔/直径 |
No./mm |
BT50-φ210 |
BT50-φ210 |
BT50-φ210 |
BT50-φ210 |
BT50-φ210 |
BT50-φ210 |
BT50-φ210 |
BT50-φ210 |
BT50-φ210 |
|
|
进给 |
切削进给速度 |
m/min |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
5 |
5 |
|
急剧移动速度（X/Y/Z） |
m/min |
10/10/10 |
10/10/10 |
10/10/10 |
10/10/10 |
10/10/10 |
10/10/10 |
10/10/10 |
8/8/8 |
8/8/8 |
|
|
其他 |
所需气压 |
MPa |
0.6-0.8 |
0.6-0.8 |
0.6-0.8 |
0.6-0.8 |
0.6-0.8 |
0.6-0.8 |
0.6-0.8 |
0.6-0.8 |
0.6-0.8 |
