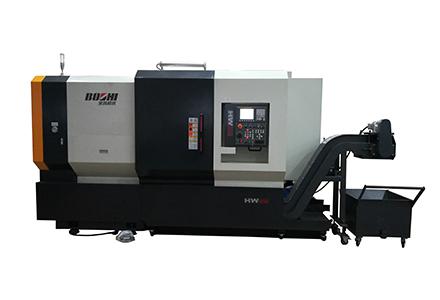

HW22数控卧式车床是专门针对汽车、摩托车行业的铝合金轮毂车削加工而开发设计的一款全职能数控车床，最大可加工22＂轮毂。
产品特点：

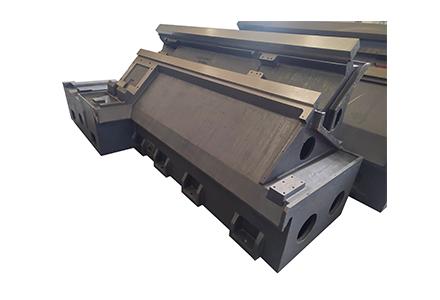

1） 机床选取整体式斜床身结构，强度高、吸震性好；

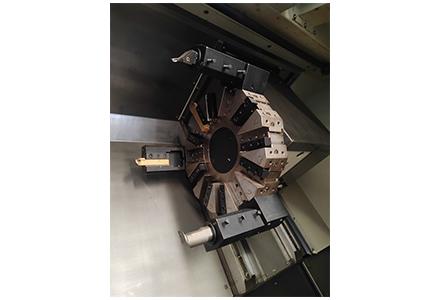

2） 建设12工位卧式伺服刀架，换刀快、精度高；
3） X/Z轴选取伺服电机与滚珠丝杠直接衔接，滚珠丝杠选取预拉伸结构，大大提高了丝杠的刚度和热变形的能力；
4） 建设大流量冷却及冲屑系统，既保障加工过程充分冷却，又能够有效带走机床内防护上的积屑。
合用行业：
合用于汽车、摩托车行业轮毂加工。
|
|
项 目 |
单 位 |
参数 |
|
HW22 |
|||
|
加工领域 |
床身上最大回转直径 |
mm |
Φ790 |
|
床鞍上最大回转直径 |
mm |
Φ620 |
|
|
最大车削直径 |
mm |
Φ620 |
|
|
主轴 |
主轴头型式 |
GB5900.1 |
A2-8 |
|
主轴锥孔规格 |
公造 |
1:20 大端Ф113 |
|
|
主轴通孔直径 |
mm |
Φ105 |
|
|
主轴轴承直径 (前/后) |
mm |
Φ160/Φ150 |
|
|
主轴转速 |
r/min |
22-2500 |
|
|
主电机功率(陆续/30分钟) |
kW |
30/37 |
|
|
主轴最大输出扭矩 |
N•m |
356 |
|
|
床鞍 |
倾斜角度 |
DEG |
45° |
|
移动距离 X/Z |
mm |
30+350/750 |
|
|
急剧移动速度 X/Z |
m/min |
16/20 |
|
|
伺服电机扭矩 X/Z |
N•m |
22/22 |
|
|
滚珠丝杠直径 X/Z |
mm |
Φ40/Φ50 |
|
|
刀架 |
刀位数 |
|
12 |
|
刀具尺寸 (车削/镗孔) |
mm |
32x32/Φ50 |
|
|
其它 |
电源 |
kVA |
55 |
|
表形尺寸（长×宽×高） 含侧置排屑器 |
mm |
5370×2260×2600 |
|
|
总沉量（净沉） |
kg |
9600(9300) |
