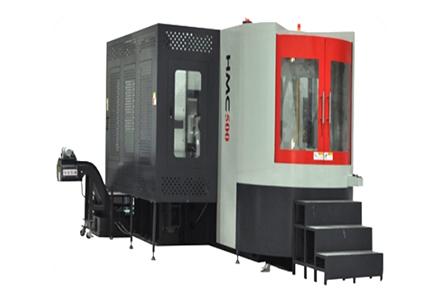

HMC500精密卧式加工中心选取正T型结构 ，整体式底座、大跨距双层壁立柱、三轴沉载滚柱导轨 ，整机结构刚性高。强造冷却直联主轴 ，机床精度不变。建设双托盘自动工件互换系统 ，合用于箱体、盘类、板壳、机座等零件的批量多面机械加工 ，也合用于各类模具的精加工。
产品特点：
1）机床整体为正T型结构 ，高强度整体式铸铁底座 ，立柱选取大跨距阶梯式导轨布局 ，精度维持性良好。
2）整机选取高刚性设计 ，重要结构经应力应变及有限元分析。

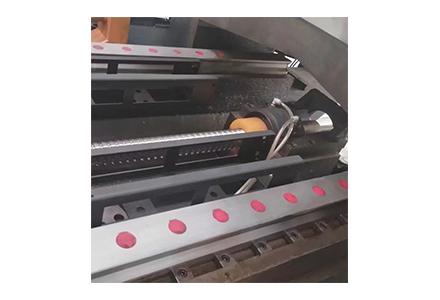

3）三轴选取沉载型滚柱直线导轨 ，动态响应机能好 ，精度维持性高。保障加工活动的高速、高精度和高刚性。

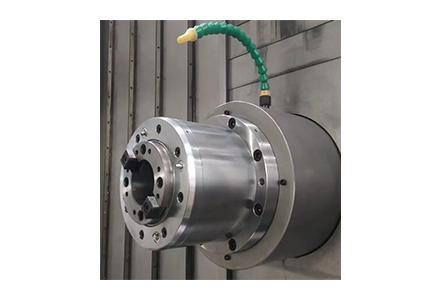

4）高速高精度气动主轴箱自沉平衡系统 ，高速不变性好。

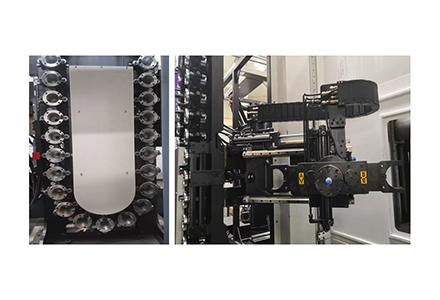

5）圆盘刀库 ，承载能力达 ，不变高。
6）双托盘工件自动互换系统 ，可提高加工效能高。
7）内置双螺旋后排式排屑器 ，排屑能力大 ，结构紧凑；冷却水箱选取分离式 ，移动、清洁方便。
合用行业：
合用于汽车、模具、通讯、医疗器材、仪器仪表等行业。
|
项目 |
单元 |
HMC500 |
|
|
移 动 |
X轴 |
mm |
850 |
|
Y轴 |
mm |
700 |
|
|
Z轴 |
mm |
800 |
|
|
主轴端到工作台中心的距离 |
mm |
70-870 |
|
|
主轴中心到托盘顶部的距离 |
mm |
75-775 |
|
|
工 作 台 及 托 盘 |
工作台尺寸 |
mm |
500×500 |
|
工作台分度 |
Deg |
工作台分度360×1°(选配360×0.001°) |
|
|
工作台类型 |
|
螺纹孔型24-M16 |
|
|
工作台承载能力 |
kg |
500 |
|
|
最大工件尺寸 ，回转直径 |
mm |
Ф750 ，H850 |
|
|
托盘互换型式 |
|
旋转式 |
|
|
托盘互换功夫 |
s |
25 |
|
|
托盘个数 |
|
2 |
|
|
主 轴 |
主轴最高转速 |
r/min |
10000 |
|
主轴功率 |
kW |
11/15（FANUC）、17.5（西门子） |
|
|
主轴扭矩 |
Nm |
52.5/70（FANUC）、96（西门子） |
|
|
锥孔 |
|
BT40 |
|
|
主轴冷却方式 |
|
强造冷却 |
|
|
三轴光栅 |
选配 |
||
|
进 给 |
导轨 |
|
滚柱线性导轨 |
|
进给电机X/Y/Z |
kW |
3/3/3（FANUC）、7.1/7.1/7.1（西门子） |
|
|
进给电机扭矩X/Y/Z |
Nm |
30/30/30 |
|
|
急剧进给速度X/Y/Z |
m/min |
32/32/32 |
|
|
急剧进给速度X/Y/Z |
mm/min |
12000 |
|
|
丝杠直径X/Y/Z |
mm |
50/45/50 |
|
|
丝杠冷却 |
|
强造冷却 |
|
|
三轴光栅 |
|
选配 |
|
|
刀 具 装 置 |
刀具包容数 |
把 |
32 |
|
刀具互换方式 |
|
机械手 |
|
|
刀具选择方式 |
|
双向 |
|
|
刀具最大沉量 |
kg |
8（均匀刀沉幼于5） |
|
|
最大刀具直径（满刀/邻空） |
mm |
80/150 |
|
|
最大刀具长度 |
mm |
300 |
|
|
刀柄型式 |
|
BT40 |
|
|
拉钉型式 |
|
P40T-1 |
|
|
换刀功夫（T-T）（s） |
s |
4 |
|
|
精 度 |
定位精度 |
mm |
0.010 |
|
配光栅尺定位精度 |
mm |
0.008 |
|
|
沉复定位精度 |
mm |
0.008 |
|
|
配光栅尺沉复定位精度 |
mm |
0.005 |
|
|
工作台分度定位精度 |
″ |
14 |
|
|
工作台沉复分度定位精度 |
″ |
8 |
|
|
其 它 |
气源 |
MPa |
0.6-0.8 |
|
切削液槽容量 |
L |
500 |
|
|
电源 |
kW |
50 |
|
|
机床表形尺寸（不含脚踏板、排屑器、接屑车、液压站等） |
mm |
5300×3900×300 |
|
|
机床沉量 |
kg |
20000 |
|
